Hier findest du die wichtigsten Anregungsarten Sinus, Schock, Rauschen (Random), Multisinus und Sinus auf Rauschen – inklusive Kennwerten, Diagramm‑Hinweisen und den relevanten Normen mit Kurz‑Erklärungen.
Vibrationstechnik befasst sich mit Erzeugung, Messung und Bewertung mechanischer Schwingungen. In der Produktentwicklung hilft sie, Resonanzen zu identifizieren, Lebensdauer zu bewerten und Normen einzuhalten. Prüfungen erfolgen meist auf elektrodynamischen oder servohydraulischen Shakern.
Einzelne Frequenz mit definierter Amplitude. Ideal zur Resonanzsuche und Übertragungsfunktions‑Analyse.
Norm: DIN EN 60068‑2‑6
Zufällige Schwingung, beschrieben durch die PSD (z. B. g²/Hz). Der RMS‑Wert ergibt sich aus der Fläche unter der PSD.
Norm: DIN EN 60068‑2‑64
Überlagerung mehrerer Sinuskomponenten. Deckt mehrere Resonanzen gleichzeitig ab; schnellere Testzeit als Einzelsinus.
Norm‑Bezug: u. a. DIN EN 60068‑2‑57 (Zeitverlaufsverfahren / Impulse)
Kombiniert Sinus‑Töne auf einem Random‑Hintergrund. Realistisch für rotierende Maschinen auf vibrierender Umgebung.
Norm: DIN EN 60068‑2‑80
Kurzer, transiente Impuls (z. B. Halb‑Sinus, Haversine, Rechteck). Bewertung mit SRS (Shock Response Spectrum).
Norm: DIN EN 60068‑2‑27
Peak, Peak‑to‑Peak, RMS; Weg/Speed/Kraft oder Beschleunigung (m/s², g).

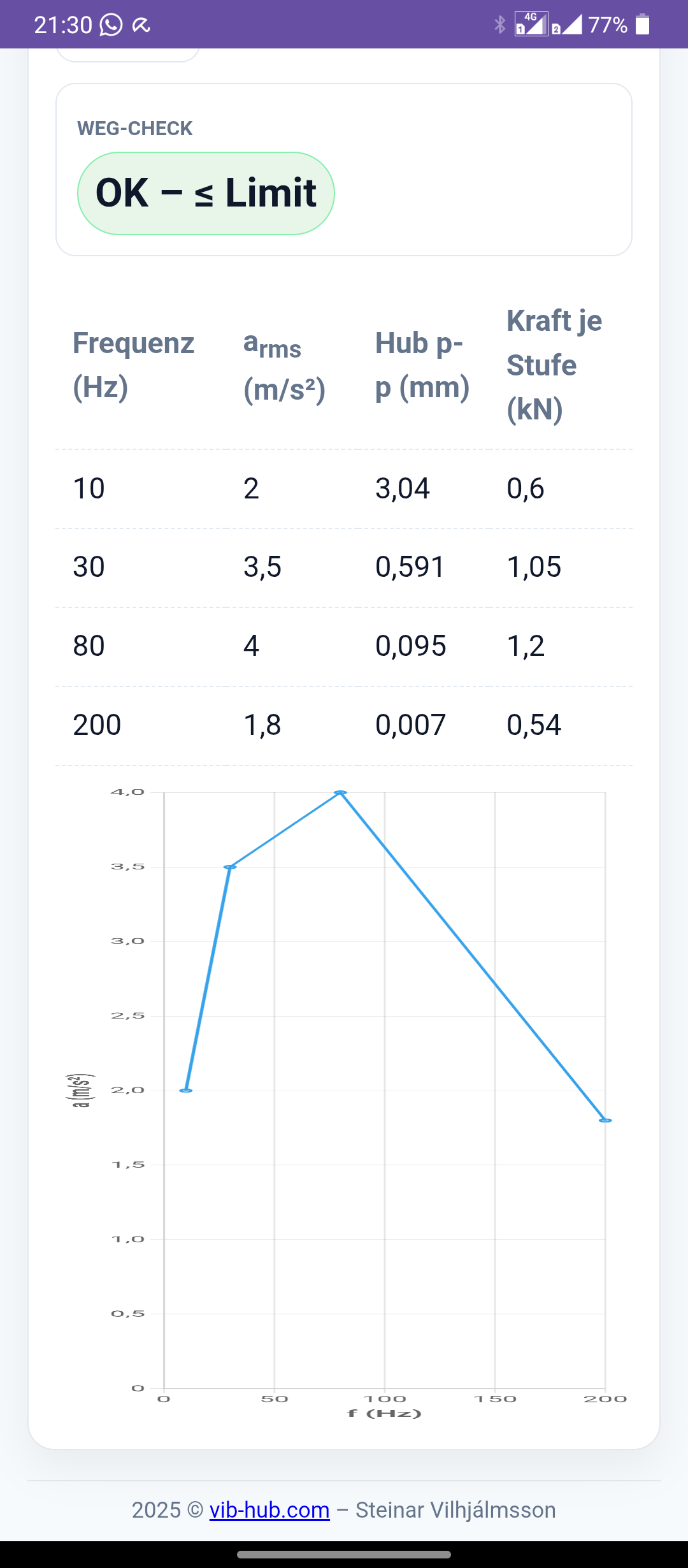

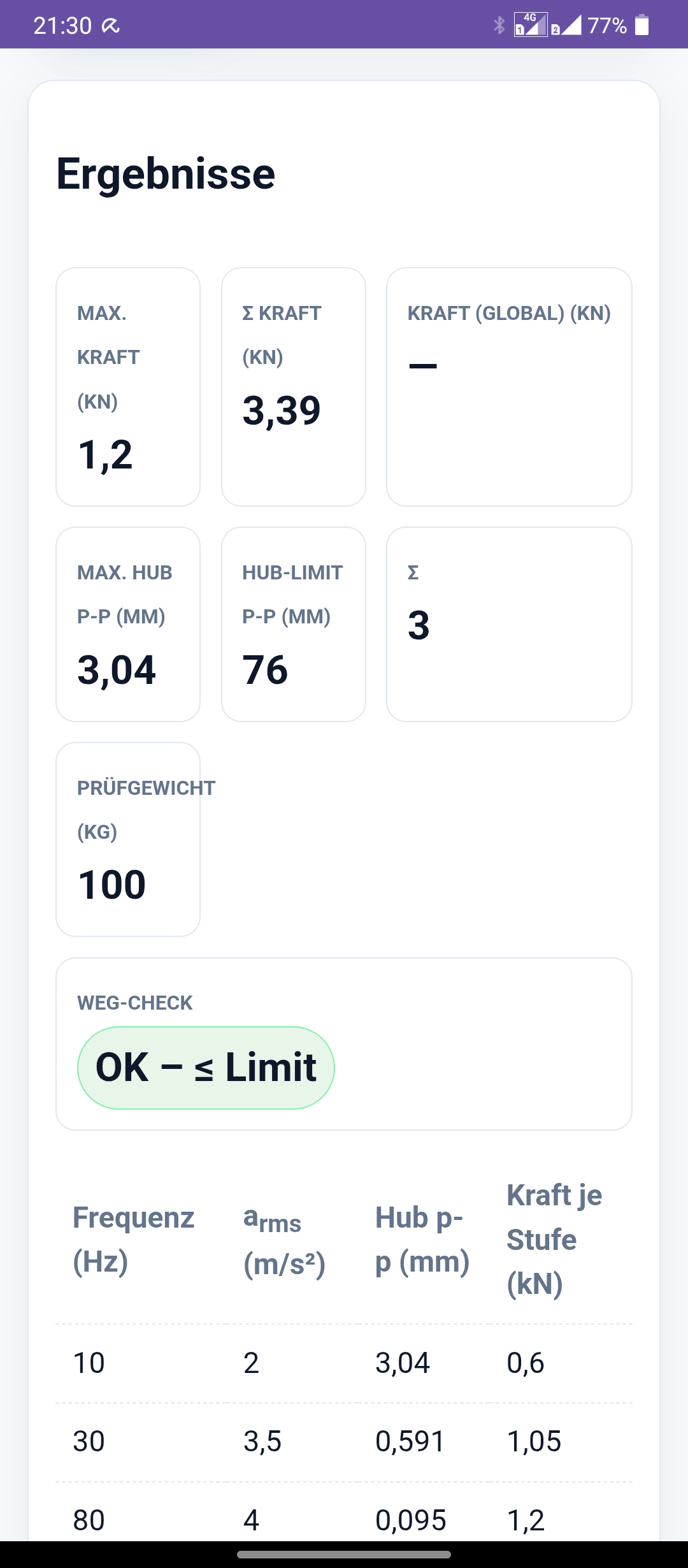

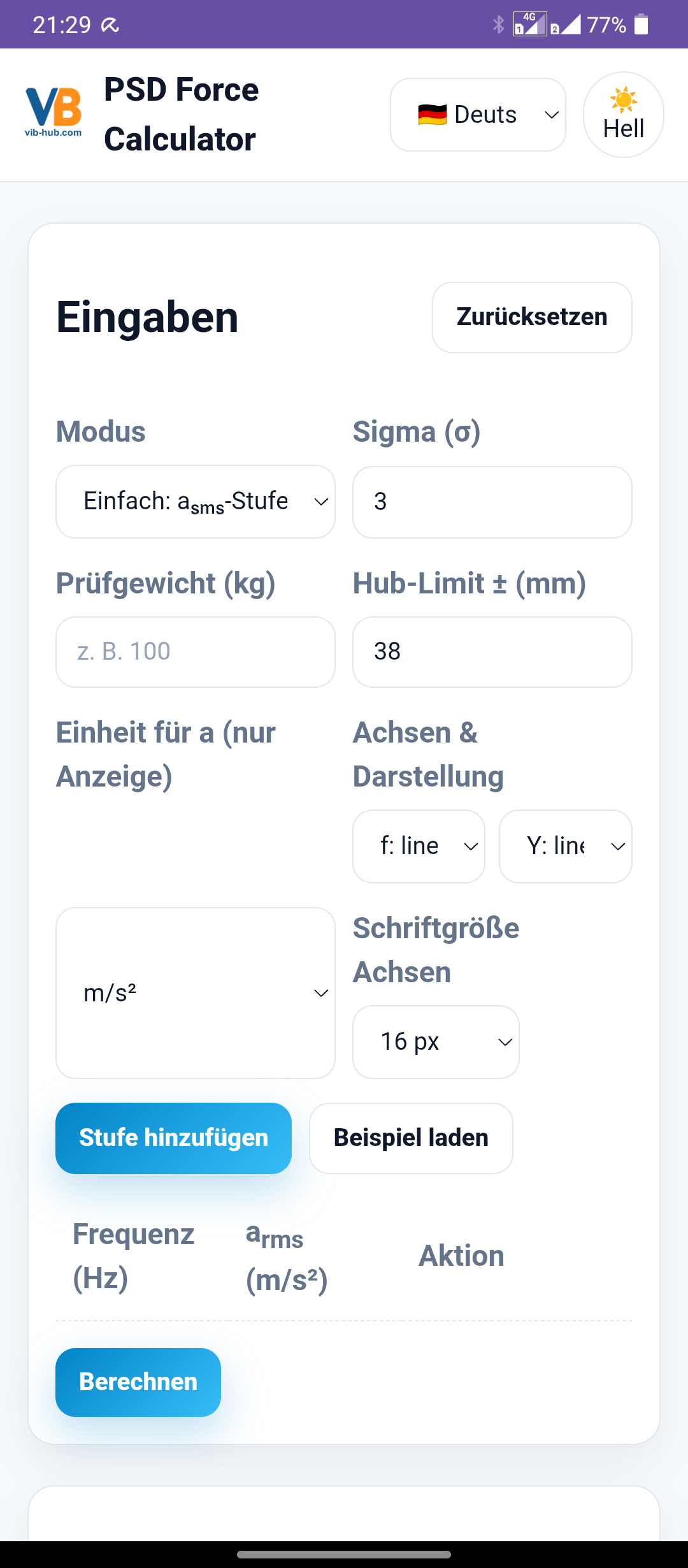

Leistungsdichte g²/Hz; RMS aus der Spektrumsfläche. Crest‑Faktor begrenzt Spitzen.
Maximalantwort Ein‑Freiheitsgrad‑Oszillatoren über Frequenz; definiert Anforderung unabhängig vom Pulsverlauf.
Closed‑Loop mit Sensor(en) am Prüfling oder Tisch; Not‑Stops via Weg/Speed/Kraft & Temperatur.
| Norm | Bereich | Kurz‑Erklärung |
|---|---|---|
| DIN EN 60068‑2‑6 | Sinus | Sinus‑Schwingen: Frequenzsweeps, Anstiegsraten, Haltezeiten, Grenzbedingungen und Toleranzen. |
| DIN EN 60068‑2‑64 | Random | Breitband‑Rauschen (PSD‑Profile), RMS‑Bewertung, Regelung und Prüfzeiten. |
| DIN EN 60068‑2‑80 | Mixed Mode | Sinus‑auf‑Random: Definition von Sinuskomponenten über Random‑Hintergrund, Kontrolle und Grenzwerte. |
| DIN EN 60068‑2‑27 | Schock | Stoßprüfungen mit definierten Pulsformen (Halb‑Sinus, Haversine, Rechteck) und Toleranzen; SRS‑Bezug. |
| DIN EN 60068‑2‑57 | Zeitverlauf | Verfahren für Schwingungen mit zeitabhängigen Verläufen und Sinusimpulsen (Bezug u. a. zu Multisinus). |
| ISO 16750‑3 | Automotive | Umgebungsbedingungen Straßenfahrzeuge: mechanische Schwingung, Schock, Transport. OEM‑Profile. |
| DIN EN 61373 | Schiene | Bahnanwendungen: Schock und Vibration für Schienenfahrzeuge & Komponenten (Kategorien A/B/C). |
| MIL‑STD‑810 | Militär | US‑Militärstandard: Methoden für Schwingung/Schock (Transport, Einsatz, Gunfire, etc.). |
| RTCA DO‑160 | Luftfahrt | Umweltbedingungen Luftfahrtausrüstung: Vibrations‑Kategorien und Prüfprofile (z. B. Triebwerk, Propeller). |
Hinweis: Für die exakte Anwendung sind stets die jeweils aktuellen Original‑Normdokumente zu konsultieren.
Power Spectral Density, Leistungsverteilung über die Frequenz. Einheit z. B. g²/Hz.
Shock Response Spectrum; beschreibt die Maximalantwort idealisierter Oszillatoren auf einen Impuls.
Verhältnis Peak zu RMS; begrenzt Spitzen in Random‑Prüfungen.
Sicherheitsabschaltung bei Grenzwertüberschreitung (Weg, Geschwindigkeit, Kraft, Temperatur).
Für Umgebungsanregungen meist Random. Sinus eignet sich, um gezielt Resonanzen zu treffen und Strukturantworten zu charakterisieren.
Wenn periodische Anteile (z. B. Wellenfrequenzen) auf eine breite Umgebungsanregung treffen – beides wird gleichzeitig abgebildet.
Abhängig vom Lastkollektiv und der Norm. Typisch: Minuten bis Stunden (Random), Sekunden bis Minuten (Schock‑Sequenzen).
Beschleunigungsaufnehmer (IEPE oder Ladung), Platzierung am Prüfling; Referenzsensor am Tisch. Kalibrierung beachten.
